Idée:
Faire une mini-borne d'arcade aussi appelée minicab avec un X-Arcade.
Fournitures:
Avant de commencer, il faut avoir un peu de matériel:
- du bois pour la caisse (3 panneaux de 70*60),
- un écran (un LCD facile à trouver et à remplacer. Les CRT (cathodiques) des bornes
ont un rendu plus agréable mais en cas de panne c'est vraiment une galère pour
trouver une solution de rechange),
- un PC (une carte-mère, un CPU, de la mémoire, une carte graphique et un disque dur
devraient suffire pour émuler quelques jeux),

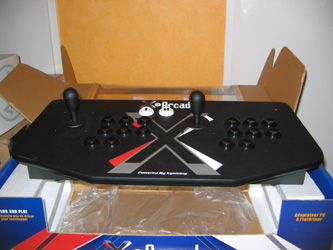

- un X-Arcade (c'est un joystick américain (manettes en poire) reprenant le design
des bornes, j'ai une version double joueur... il existe aussi une version
single player et maintenant une version avec un trackball: le tankstick).

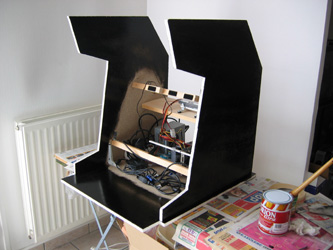

La caisse:

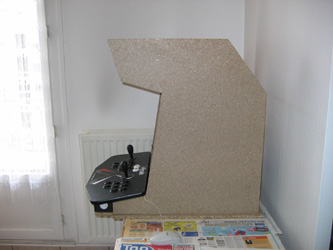

Comme je n'ai pas de vraie borne à transformer, j'ai fait un petit dessin en
m'inspirant de loin à quelques bornes classiques.

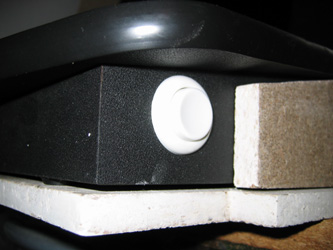

La caisse doit contenir le X-Arcade (54,5 cm à sa base) et pouvoir laisser passer
les boutons de flippers de chaque côté.

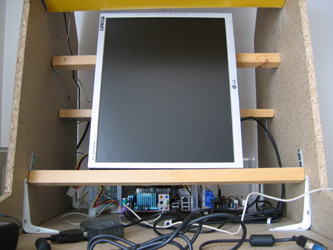

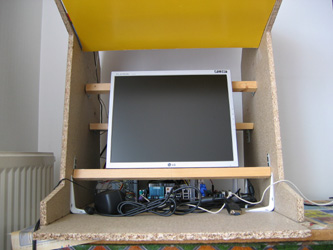

Cette caisse doit être aussi le support de l'écran, j'ai choisi un écran 17 pouces
qui doit être orienté selon les jeux. Des tasseaux doivent pouvoir le soutenir. Des
"scratchs" permettent de le retenir.
Comme j'installe un PC (une carte-mère) dans cette caisse, elle sert donc de boîtier
de PC. Il faut penser à bien ventiler l'ensemble.
Le PC:
N'ayant pas de PCB sous la main, je vais équiper cette mamecab d'un PC.
L'avantage est que le PC peut faire tourner beaucoup de jeux (émulés ou non) et
qu'il sera très facilement remplaçable (évolutions ou pannes...).

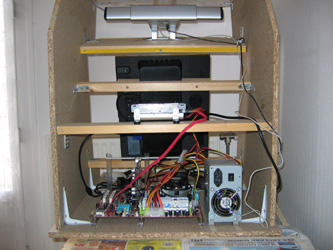

La carte-mère sera fixée directement sur le plancher ainsi que l'alimentation et
le disque dur.
La carte graphique doit être maintenue pour éviter les faux contacts.
Le son est assuré par un ensemble de haut-parleurs.
La décoration:
Pour les finitions, il faudra faire un peu de décoration:
- sur les tranches, j'ajoute des lames de champs (appelées bandes de chants queue de sapin) ou du T-molding,
- le bezel (décoration de la plaque sur l'écran),
- le marqué (au sommet, cachant les enceintes) peut être rétro-éclairé,

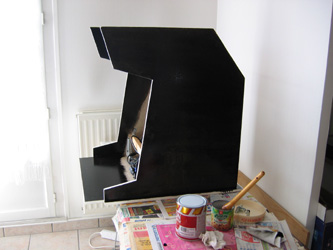

- les artworks sont ajoutés après la peinture de fond.
Pourquoi pas:
On peut encore aller plus loin:
- mettre une console à la place du PC (le X-Arcade possède de "chers" adaptateurs),
- mettre un monnayeur...
Avancée des travaux:

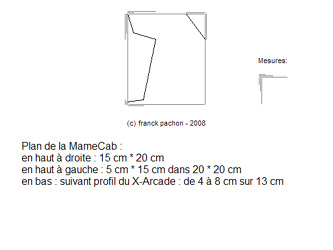

Eté 2007, début 2008: le plan
